석면 관찰 분석에 사용되어지는 위상차 현미경
Phase Contrast Microscope for Asbestos

---

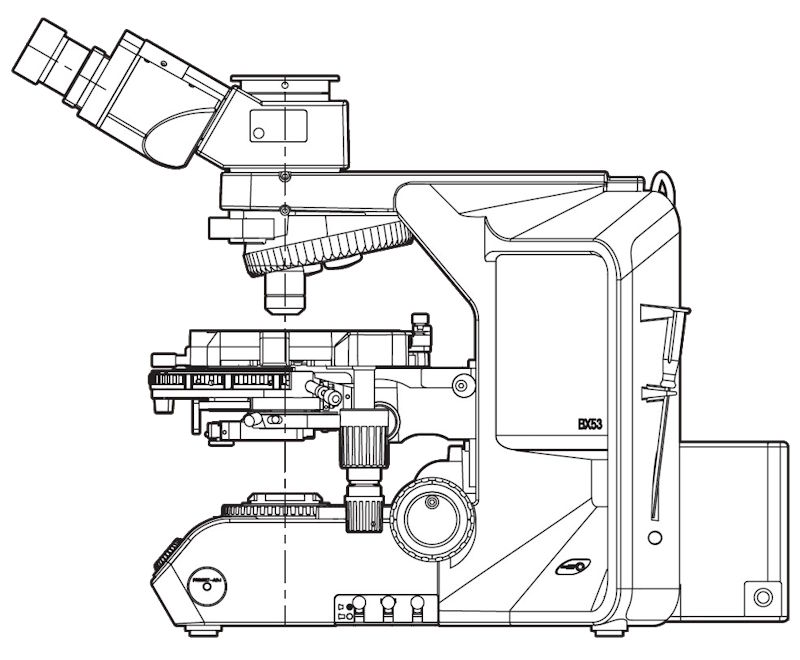

위상차 현미경 사용법

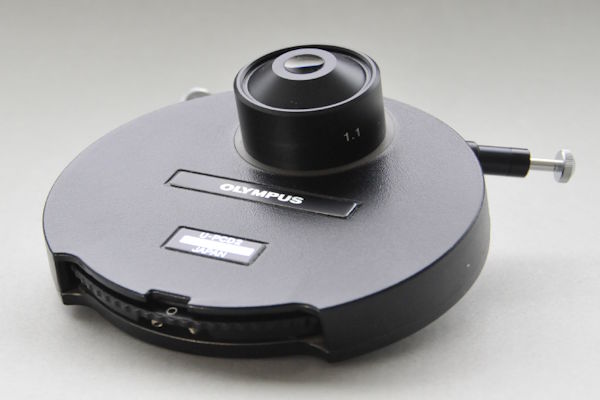

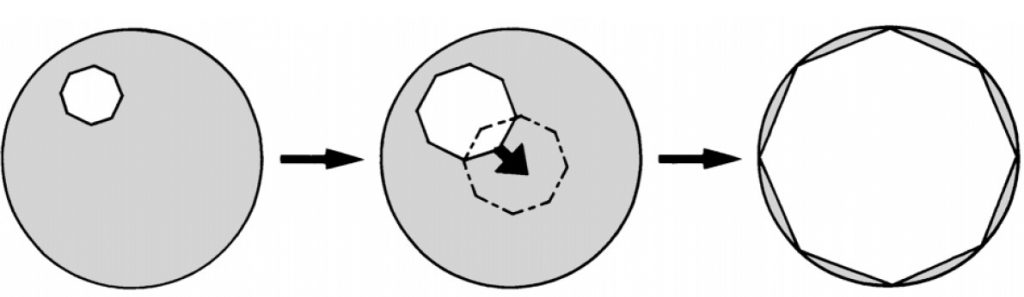

1. 위상차 검경법은 쾰러조명(Köhler 조명)의 시스템을 기반으로 설계된 관찰법입니다. 그렇기 때문에 위상차 검경에 앞서서, 반드시 쾰러 조명을 조정하여 집광기(콘덴서)의 위치를 조정해야 합니다.

   – 기본적으로는 10x 대물렌즈에서 쾰러조명을 조정하는 것으로 완료됩니다만, 노후화 된 현미경이나 광축이 틀어져 있는 경우에는 주로 사용하는 대물렌즈에서 마지막으로 한번 더 조정해 주는 것이 좋습니다. (석면검경에서는 40x 대물렌즈)

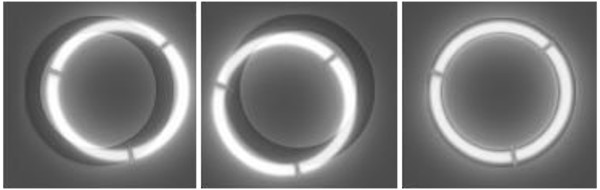

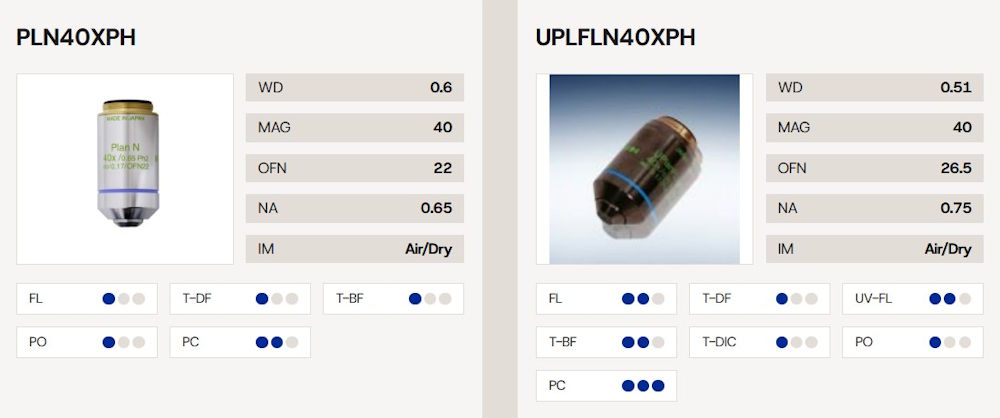

2. 대물렌즈의 위상차 링(지연판, 감쇄판)안에 과 상성이 맞는 콘덴서의 링 슬릿이 위치하도록 Centering Telescope를 관찰하면서 조정합니다. 이 작업은 사용하는 위상차 대물렌즈 전부를 개별 적으로 시행합니다.
   ( 각각의 대물렌즈 표면에는 상성이 맞는 링슬릿의 정보가 표기 되어있습니다. )

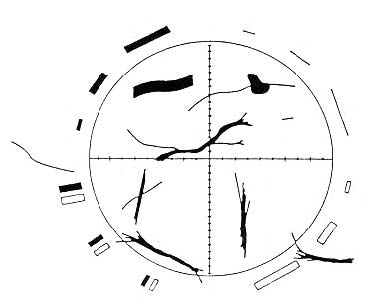

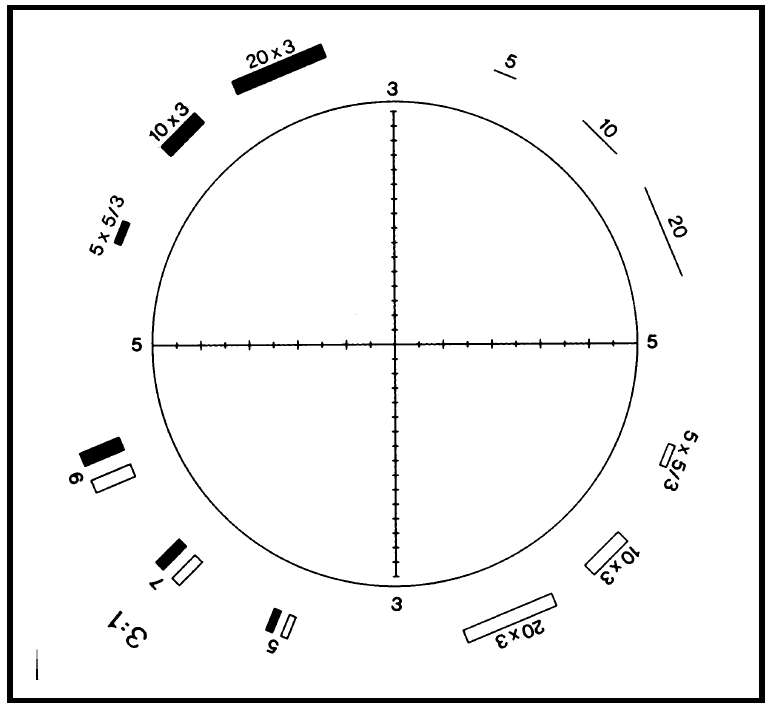

Walton/Beckett Reticle

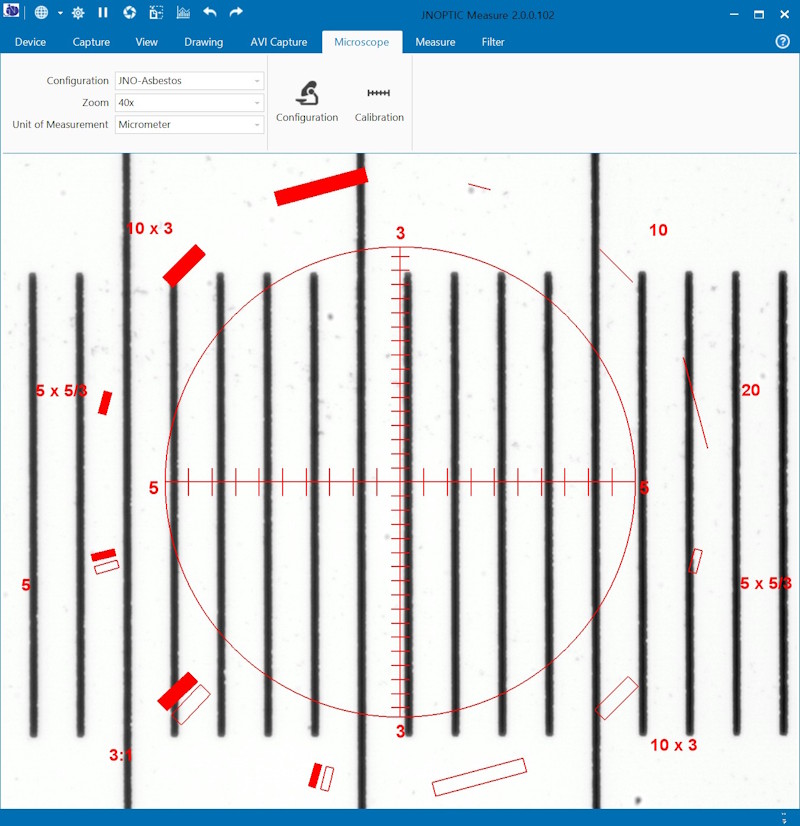

 Walton/Beckett Reticle을 소프트웨어에서 구현하여 모니터를 보면서 계수를 할 수 있습니다.

HSE/NPL 테스트 슬라이드

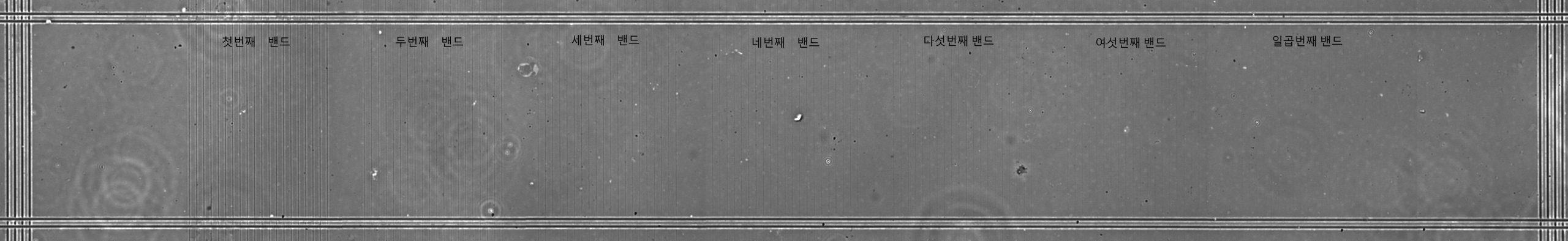

여러장의 이미지를 이어붙힌 HSE/NPL 전체이미지입니다. (6500×1000 픽셀)
클릭 하셔서 원본 이미지를 확인 하실 수 있습니다.

HSE/NPL 테스트 슬라이드는 석면 계수분석 시 위상차 현미경의 분해능 확인을 위해 영국안전보건연구소(Health and Safety Laboratory, HSL)에서 영국국립물리연구소(National Physical Laboratory, NPL) 및 PTR Optics와 공동으로 개발한 표준 슬라이드입니다.
HSE/NPL 테스트 슬라이드의 관찰부위는 7개의 밴드로 구성되어 있으며, 각 밴드는 너비 0.25～1.1 ㎛의 20개의 선으로 이루어져있다. 굴절률 1.58인 수지에 깊이 대 너비의 비가 약 1.1인 V자 모양의 홈을 새기고 그 위를 굴절률 1.485인 수지로 홈을 채운 후 0.17 ㎜의 커버슬립을 덮어 제작된다. 각각의 밴드는 20 ㎛의 간격을 두고 배열되어 있으며 분해능 확인을 위한 테스트 구간은 두 줄 또는 세 줄로 된 장방형의 구간으로 구분되어 있다. 각각의 HSE/NPL 테스트 슬라이드는 일련번호를 매겨 공인된 시험성적서와 함께 시판된다.

분해능의 기준은 ‘Band 4’로 마킹된 HSE/NPL 테스트 슬라이드를 사용할 경우 네 번째 밴드가 완전히 보이고, 다섯 번째 밴드는 부분적으로 보이며, 여섯 번째 밴드는 보이지 않는 수준일 때 현미경의 분해능이 만족스러운 것으로 판단할 수 있습니다.

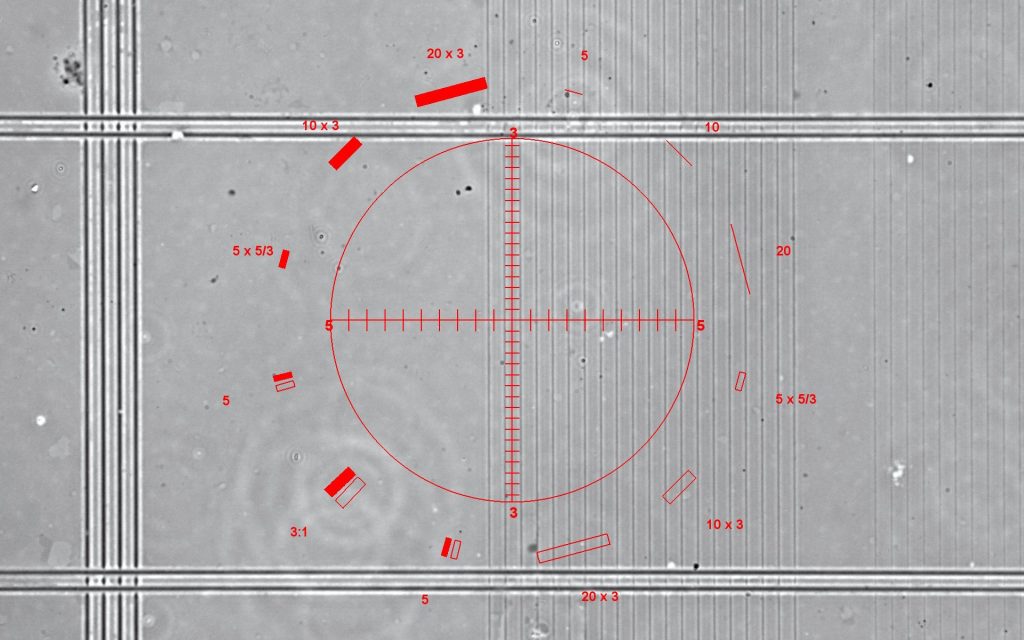

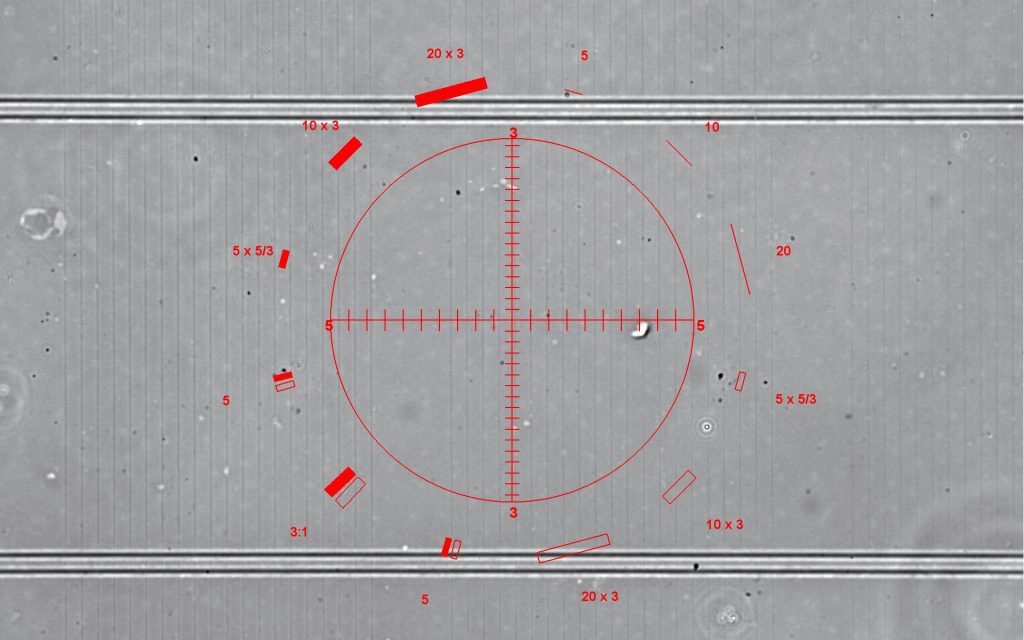

하기의 이미지는 Band 4로 마킹된 HSE/NPL 테스트 슬라이드를 위상차 현미경에 AcquCAM 23S2(camera)를 장착하여 찍은 이미지 입니다. 오른쪽 밴드로 갈수록 선의 선명함이 줄어드는 것을 볼 수 있습니다. (클릭하여 확인 하실 수 있습니다.)

클릭 하셔서 원본 이미지를 확인 하실 수 있습니다

장시간 접안렌즈를 통하여 계수를 하게 되면, 관찰자의 눈에 피로해지기 쉽습니다. 이러한 문제를 해결하기 위하여 이미징 장치에서 얻은 라이브 이미지에 Walton/Beckett Reticle을 정확한 배율로 겹쳐서 모니터로 관찰 및 계수 할 수 있도록 기능을 추가하였습니다.
