간이 편광(Simple Po)

Simple Polarization

• Simple Polarization theory (원리 설명)

본 관찰법은 편광필터 2개(편광자, 검광자)로 이루어진다.

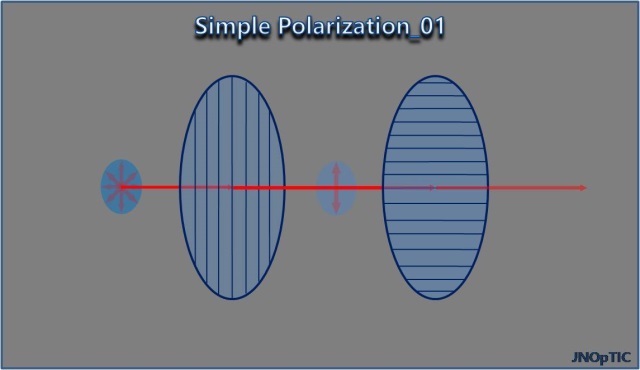

상기 이미지와 같이 편광자와 검광자가 90도 각도로 설치 되어 있는 상태를 흔히 직교니콜(Cross Nicol)이라고 불리면, 현미경에서의 주요 사용 목적은 광학적 특성의 변화가 있는 빛만을 통과시키고자 할 때 자주 사용된다.

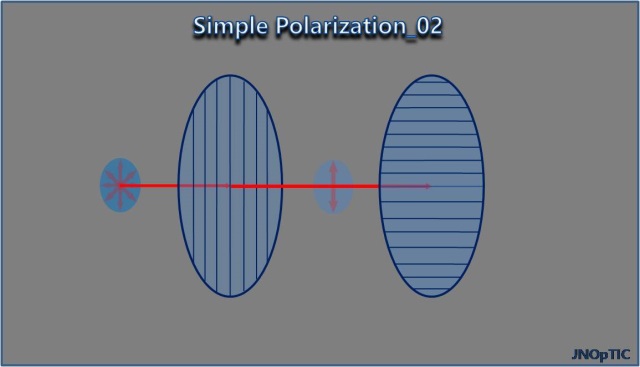

일반적으로 빛은 모든 방향으로 진동하는 특성을 가지고 있으나, 세로 방향 편광자(좌측필터)를 통한 빛은 세로로 진동하는 빛만이 통과하게 되고, 우측 필터(검광자)는 세로 편광을 차단하는 역할을 하기 때문에 실제로 우측으로 투과되는 빛은 없다.

간이 편광 현미경에서는 편광자와 검광자의 사이에 샘플이 위치하게 되며, 샘플 재질이 등방체 특성을 가지고 있는 경우에는  샘플 만으로는 광학적 특성에 변화를 줄 수 없기 때문에 접안렌즈나 현미경 카메라 측에서 관찰 할 수 없는 어두운 이미지가 나오는 것이 일반적이다.

참고로 등방체가 아닌 물질인 플라스틱은 편광자를 통과하여 얻은 편광된 빛에 큰 영향을 주기 때문에 이를 염두에 두고 사용하여야 한다. 예를 들어, 미분간섭 관찰에서 광학 경로 상에 플라스틱과 같은 재질이  있으면, 미분간섭 관찰을 위한 광학 설계를 무의미하게 만들어 버린다.

• Bright Field Microscopy와 Polarization Microscopy 이미지 비교
